本工程为青岛嶺海卢卡多堡项目，位于山东省青岛市。此方案及估价以C户型别墅为依据，本别墅共3层，空调面积约为360平米；根据己有装饰图纸做毛细管网辐射空调方案及估价。

本建筑前端冷热源己完成，为地源热泵机组，所安装机组可以满足室内负荷所需制冷及制热要求。

(1) 《空气调节设计手册》（第二版）

(2) 《民用建筑采暖通风与空气调节设计规范》    （GB50732-2012）

(3) 《山东省居住建筑节能设计标准》    (DBJ14-037-2006)

(4) 《地源热泵系统工程技术规范》   (GB50366-2005)（2009版）

(5)  建设单位对建筑的功能要求

室外设计参数

夏      季		冬      季
空调计算干球温度(℃)	29.4	空调计算干球温度(℃)	-7.2
空调计算湿球温度(℃)	26.0	采暖计算干球温度(℃)	-5
通风计算干球温度（℃）	29.0	通风计算干球温度（℃）	-0.5
空调计算相对湿度（%）	73	空调计算相对湿度（%）	63
平均风速（m/s）	4.6	平均风速（m/s）	5.4
大气压力（KPa）	1000.4	大气压力（KPa）	1017.4

室内设计参数

	夏   季		冬  季
房间名称	温度	相对湿度	温度
有淋浴卫生间	自然	自然	24℃
卧室	26℃	40%－65%	22℃
书房	26℃	40%－65%	22℃
客厅	26℃	40%－65%	20-22℃
餐厅	26℃	40%－65%	18-20℃
多功能厅	26℃	40%－65%	18℃

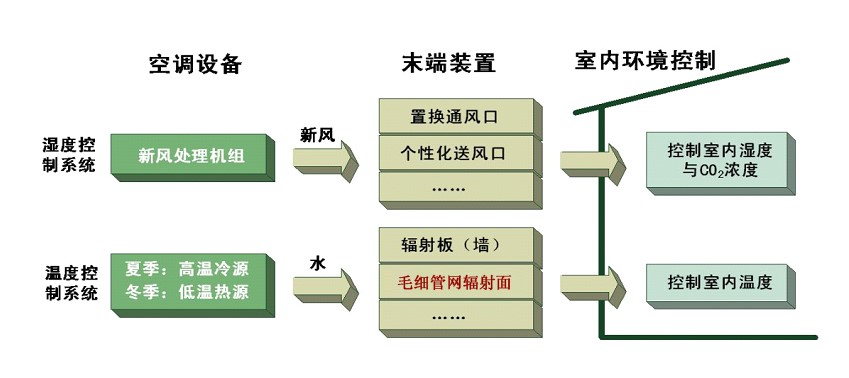

空调系统由：地源热泵＋毛细管网末端＋除湿风机组+整体智能控制系统四部分组成。

此方案安全性能很高，可以满足各种极端情况下空调开启的需要而无结露风险，同时保证了极端情况下空调的舒适度；采用高效除湿新风机，体积小、噪音低，智能化程度高，安全性能高，实现了风－水－露联动。

系统运行模式：

夏季：毛细管内通温度较高的冷水,柔和的向房间辐射冷量，通过热泵机组(水冷机组)将建筑内的热量转移到室外水中。

冬季：通过热泵机组从室外水中提取能量，提供给毛细管网为建筑供暖。毛细管内通较低温度的热水，柔和的向房间辐射热量。

二、毛细管平面辐射式末端

1、本方案采用U20型毛细管网用于供冷和供热。

2、考虑到本项目的展示及舒适度要求，毛细管网铺设地面满铺及顶面满铺，在二层负荷较大的房间及坡顶房间，毛细管网考虑部分墙面铺设。

三、空调除湿风系统

为了保证空调安全运行及运行效果，本别墅安装一台除湿新风机组，安装位置位于本别墅设备机房内。（注，若受现场条件限制，可以选择三台小型风机，每层设置一台）

新风机组具有送风、回风、新风、初效过滤、除湿等功能。

新风机组可以按照室内二氧化碳浓度自动调整新风送风量，在保证新风基本需求的情况下，实现了系统的安全及节能。

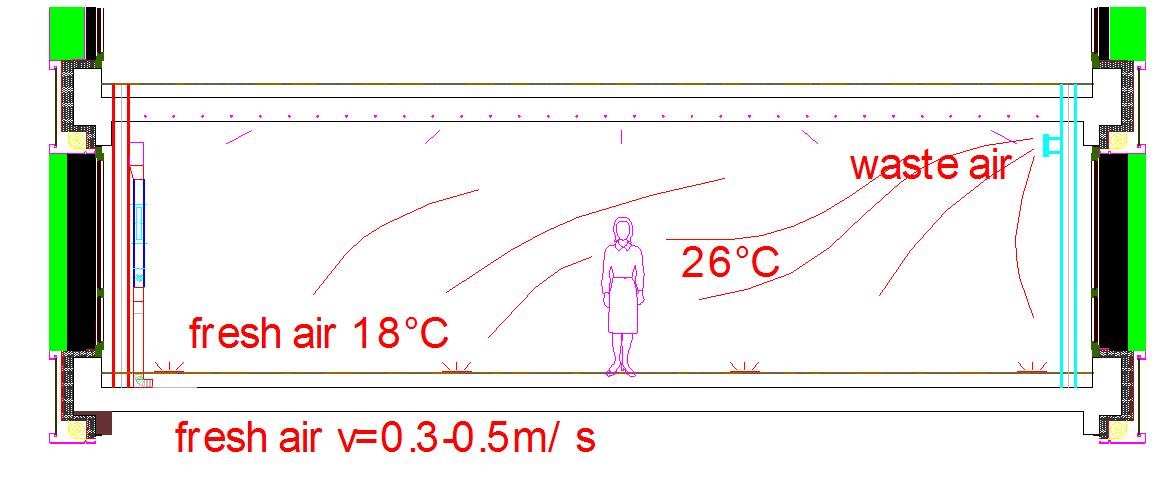

新风组织方式为置换送风。新风送风管采用德贝纳薄型送风管路，送风口布置各室位于外墙（外窗）侧地面之上；各层回风采用集中回风，回风口位于敞开空间于吊顶之上。

各室每个地面送风口处加装电动风阀，电动风阀根据露点温控器的指令开启或关闭，最大限度地做到节能。

四、空调末端系统房间室内温湿度控制

本方案中毛细管网水路前采用分集水器，分集水器每一支路上需加装电热执行器，每个空调房间内加装露点温控器，露点温控器根据室内温度需要对电执执行器进行开、闭控制。

本方案拟采用智能控制系统，将本系统的新风机组、末端各水路控制有机联系于一体，在客厅设置中央控制屏（人机交互界面）。通过它可以实现一键启/停整个毛细管网空调系统，可以对机房各设备进行监控和单独控制，可以对各室内温度、湿度设定和单独启停。此控制系统使业主可以自主操控系统变得方便，可以轻松实现行为节能。

五、冷热源部分

本项目机房采用己有的地源热泵机组，机组夏季制冷时，供水温度为18℃，回水温度为21℃；冬季供暖时供水温度为35－40℃。采用毛细管网末端可以大大提高热泵机组的COP值。
