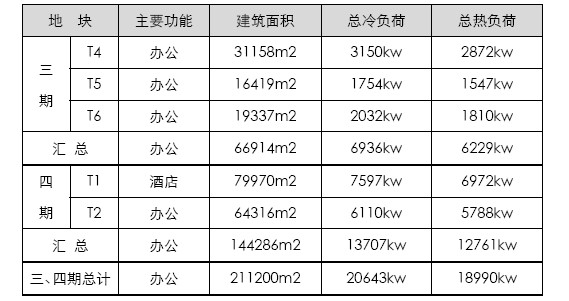

此次设计内容为青岛国际啤酒城三、四期地源热泵系统方案设计。根据业主提供图纸资料及《青岛啤酒城·集中供能项目—三、四期集中供能系统方案建议》，对三、四期建筑拟采用复合式地源热泵系统形式，建筑情况表如下：

青岛国际啤酒城三、四期地源热泵系统设计方案

组 106

(1)、《空气调节设计手册》（第二版）

(2)、《采暖通风与空气调节设计规范》（GB50019-2012）

(3)、《山东省居住建筑节能设计标准》 (DBJ14-037-2006)

(4)、《地源热泵系统工程技术规范》 (GB50366-2005)（2009版）

(5)、建设单位对建筑的功能要求

组 113

室外设计参数

夏季		冬季
空调计算干球温度(℃)	29.4	空调计算干球温度(℃)	-7.2
空调计算湿球温度(℃)	26	采暖计算干球温度(℃)	-5
空调计算日平均温度(℃)	28.8	通风计算干球温度（℃）	-0.5
通风计算干球温度（℃）	27.3	空调计算相对湿度（%）	63.0
平均风速（m/s）	4.6	平均风速（m/s）	5.4
大气压力（KPa）	100.04	大气压力（KPa）	101.74

室内设计参数：

	夏季	冬季
温度（℃）	26±2	18±2
相对湿度（%）	40-60	30-50
空气流速（m/s）	0.15-0.3	0.15-0.3

组 112

根据建设单位提供的资料：

青岛国际啤酒城三、四期地源热泵系统设计方案1

根据业主提供的《青岛啤酒城·集中供能项目—三、四期集中供能系统方案建议》，本项目宜采用集中供能形式，项目南侧主商独立建设供能中心，三、四期建设合用一个集中供能站，拟采用冷水机组+冰蓄冷+地源热泵+城市热网供给空调冷热负荷。

本项目四期建筑拟应用地源热泵系统作为部分冷热源,且在四在四期建设完成之前，地源热泵暂并入三期供能系统。由于三期各栋建筑分布较集中，水系统供冷供热均采用一级泵系统。系统制冷工况供回水温度暂取5/13℃，供热工况供回水温度暂取60/48℃。为了能与城市热网较好的配合运行，在未并入四期系统之前，地源热泵系统供回水温度暂设55/48℃，在并入四期系统之后，地源热泵系统供回水温度暂设定45/38℃。以上温度的选择兼顾将来三期集中供能系统与一二期集中供能系统联网的可能性。考虑地源侧需有一定时间做热恢复，不宜长时间不间断的高负荷运行，因此供冷工况时，地源供冷系统与大系统合并，但不参与冰蓄冷。
