即墨区创智新区科技孵化器项目地源热泵设计方案

沃富方案中心

Project Center

联系沃富

咨询热线：400-869-6766

电话：17685892957,17605322886

400电话：400-869-6766

QQ：3415432585

邮箱：3415432585@qq.com

地址：青岛市城阳区王沙路777号1号楼1层1-233网点

立即获取方案详情

地源热泵、中央空调、新风、地暖即刻报价~

M²

沃富新能源提示

项目名称: 鑫诚恒业科技孵化器A楼项目。

项目地点：位于即墨市蓝色新区靖海卫路以北，龙山路以东;企业总部03地块。总用地面积11366.66平方米。

建筑用途：办公楼。

建筑层数和高度：本工程地下一层，地上主体10层；裙房4~6层；一层层高4.5米，其他层层高3.9米，建筑总高度40.3米。

建筑概况：地下一层为车库和设备用房；地上部分为开敞式办公。

建筑面积：本工程总建筑面积31659.66平方米，其中：地上24621.31平方米，地下7038.35平方米。

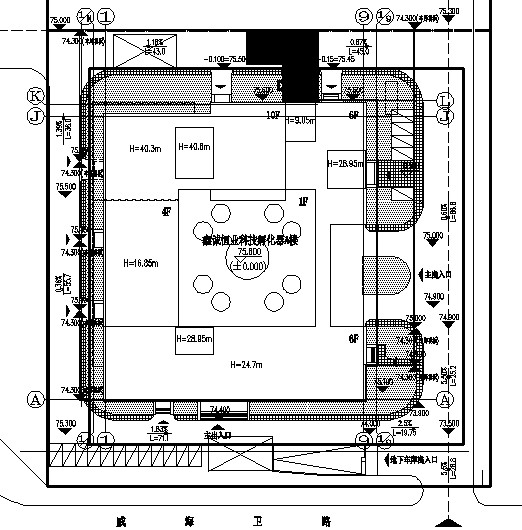

该办公楼总平面如下图所示：

鑫诚恒业科技孵化器A楼项目

组 106

(1)、《空气调节设计手册》（第二版）

(2)、《采暖通风与空气调节设计规范》（GB50019-2012）

(3)、《山东省居住建筑节能设计标准》 (DBJ14-037-2006)

(4)、《地源热泵系统工程技术规范》 (GB50366-2005)（2009版）

(5)、建设单位对建筑的功能要求

组 113

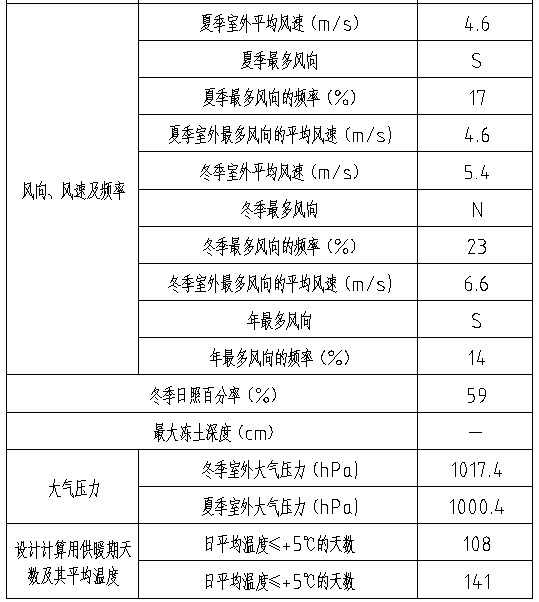

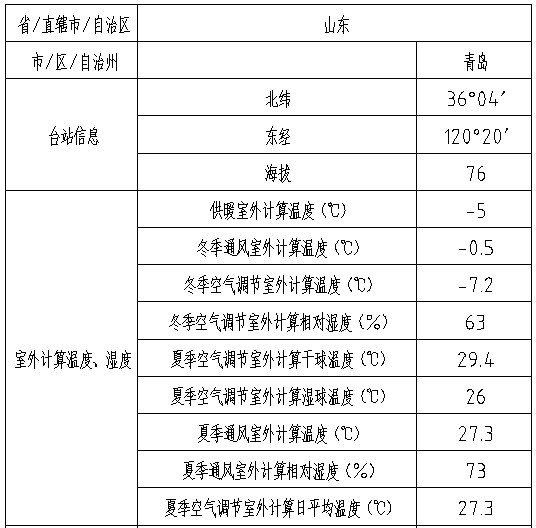

室外设计参数

鑫诚恒业科技孵化器A楼项目1

鑫诚恒业科技孵化器A楼项目2

室内设计参数：

	夏季	冬季
温度(℃)	24±2	20±2
相对湿度(%)	40～60	30～50
空气流速(m/s)	0.15～0.3	0.15～0.3

组 112

室内系统形式

根据项目特点，该项目系统形式如下：办公楼的办公室采用风机盘管+新风系统。地源热泵空调机房设置于地下车库负一层。

负荷估算

（1）空调负荷：

根据甲方提供的设计图纸资料及负荷计算书，经统计，本工程的冷热负荷值如下表所示：

建筑名称

建筑面积

（m2）

冷负荷
（KW）

热负荷
（KW）

办公楼

24621.31

2412

1725

冷热源方案介绍

从系统合理、可靠、节能、减少系统初投资等综合因素出发，本系统拟采用地源热泵空调系统形式，冷热源方案如下：

按照地埋管负担本项目空调热负荷进行设计，选择2台螺杆式热泵机组提供该项目冷热负荷.本次方案设计预留锅炉接口，锅炉部分的设计不在此次范围内，仅在系统中设计预留口，并在建筑冷热源机房附近区域预留出设备安装空间。

供热期和制冷期

（1）供热期：11月15日－4月5日；140天。

（2）制冷期：6月20日－10月1日；100天。

冷热源方案比较

方案名称项目	方案一：冷却塔冷水机组+集中供热	方案二：复合式地源热泵中央空调
方案名称项目	方案一：冷却塔冷水机组+集中供热	方案二：复合式地源热泵中央空调
冷热源形式	冷水机组+市政供热	土壤源+冷水机组+锅炉
有无室外机	冷却塔	冷却塔
室外天气影响	冷却塔存在热岛效应；夏季高温时，系统效率下降	地源热泵系统运行不受室外天气影响
控制系统	冷水机组集中控制；供热系统无法靠节能运行来降低费用；	集中控制，可做到无人值守
噪音问题	存在噪声隐患，室外冷却塔有噪音	机组集中于机房内，室内噪声低
安装空间	需室外放置冷却塔；室内需安装风机盘管及暖气两套系统，占用空间大	室内水系统，占用空间不大
使用寿命	冷水机组位于机房内，一般为15年，室外冷却塔，影响寿命，需定期维护	地埋管系统使用寿命50年，机组使用寿命一般为15～20年
初投资估算(元/m2)	230～280	250～330
空调运行费用估算(元/m2)	50～55	20～30
维护管理方面	维护管理复杂；系统维修时影响整个建筑物空调使用	维护管理复杂，单台主机维修时，系统制冷量减少，但不影响整体使用
节能政策	无	可申请政府节能补贴
静态投资回收期	对比方案	3年
